Dôležité technické upozornenie pre všetkých montážnych partnerov hybridných video vrátnikov DVC DH
Aby sme pomohli našim montážnym partnerom s plánovaním a realizáciou projektov založených na systéme DVC DH, nižšie poskytujeme stručný, ale dôležitý technický prehľad schopností systému, možností rozšírenia a pravidiel zapojenia. Správna inštalácia je nevyhnutná pre stabilnú prevádzku systému, optimálnu kvalitu videa a zvuku a dlhodobú spoľahlivosť v reálnych prevádzkových podmienkach.
DH systém je digitálny dvojvodičový systém, ktorý v porovnaní s analógovými riešeniami ponúka výrazne lepšiu kvalitu videa a zvuku, širšiu funkcionalitu a všetky výhody moderného IP systému.
Na prenos IP dát po iba dvoch vodičoch používa DH systém špeciálny vysokofrekvenčný signál. Vďaka tejto technológii je základný blok obmedzený na maximálne 20 zariadení:
- až 4-dverové stanice
- až 16 vnútorných monitorov
Rozšírenie systému
Pre projekty, ktoré vyžadujú väčší počet zariadení sa používajú rozširujúce moduly systému:
- DVC DH-SW4
- DVC DH-LAN
Použitím týchto modulov je možné vytvárať oveľa väčšie a zložitejšie systémy.
Pravidlá zapojenia
Vďaka použitiu vysokofrekvenčného RF signálu je správne plánovanie a realizácia káblovej infraštruktúry kľúčová pre stabilnú prevádzku systému, aby sa predišlo rušeniu a presluchom.
Základný systém (do 16 monitorov)
Montážny technik má úplnú slobodu vo výbere topológie zapojenia. Povolené sú nasledujúce:
- hviezdicová topológia
- in-out (daisy-chain) zapojenie
- kombinácia rôznych topológií
Metóda zapojenia sa dá prispôsobiť skutočným podmienkam na mieste a požiadavkám projektu.

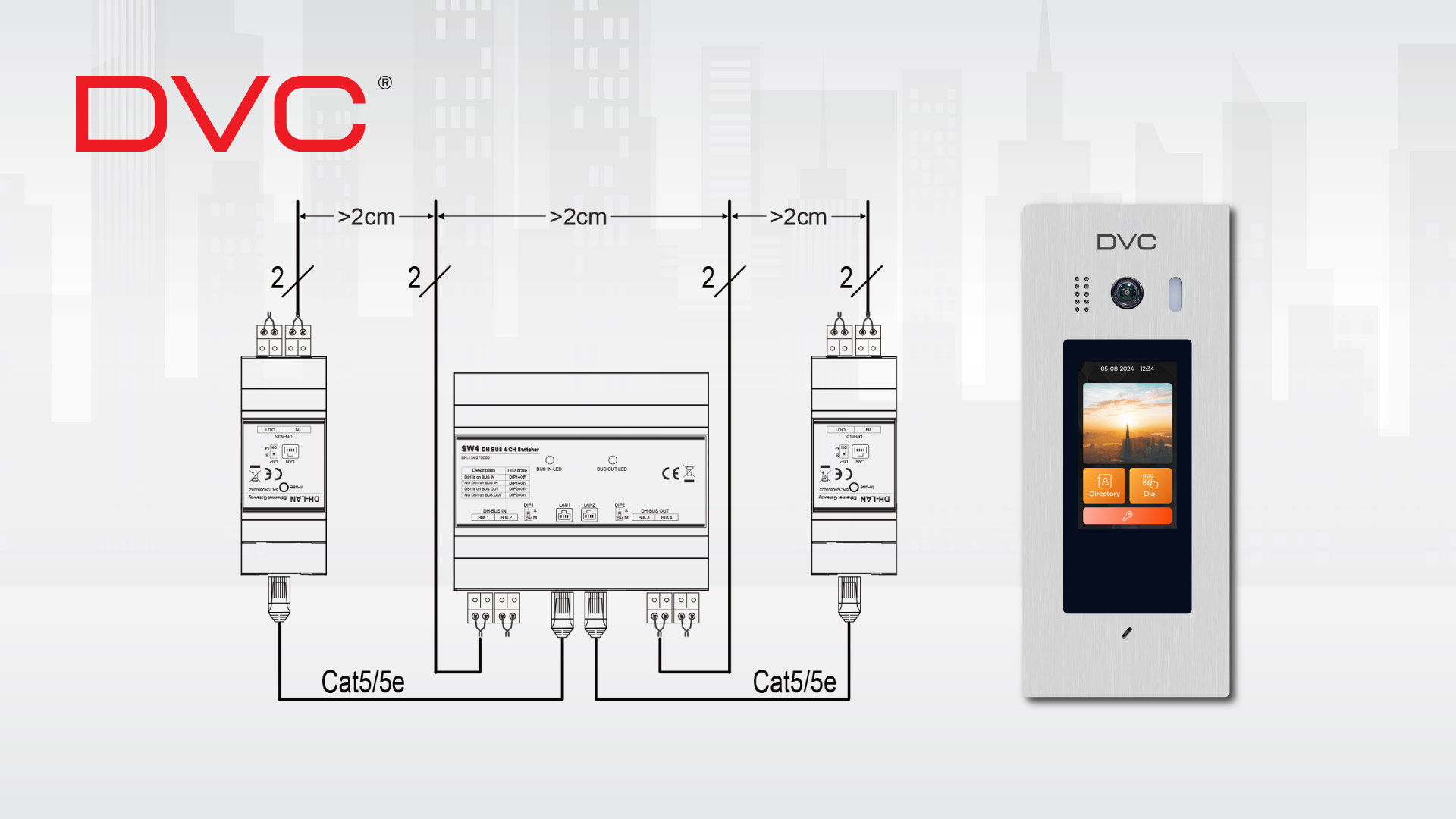

Rozšírený systém (16 + 16 + 16 + 16... max. 64 monitorov)

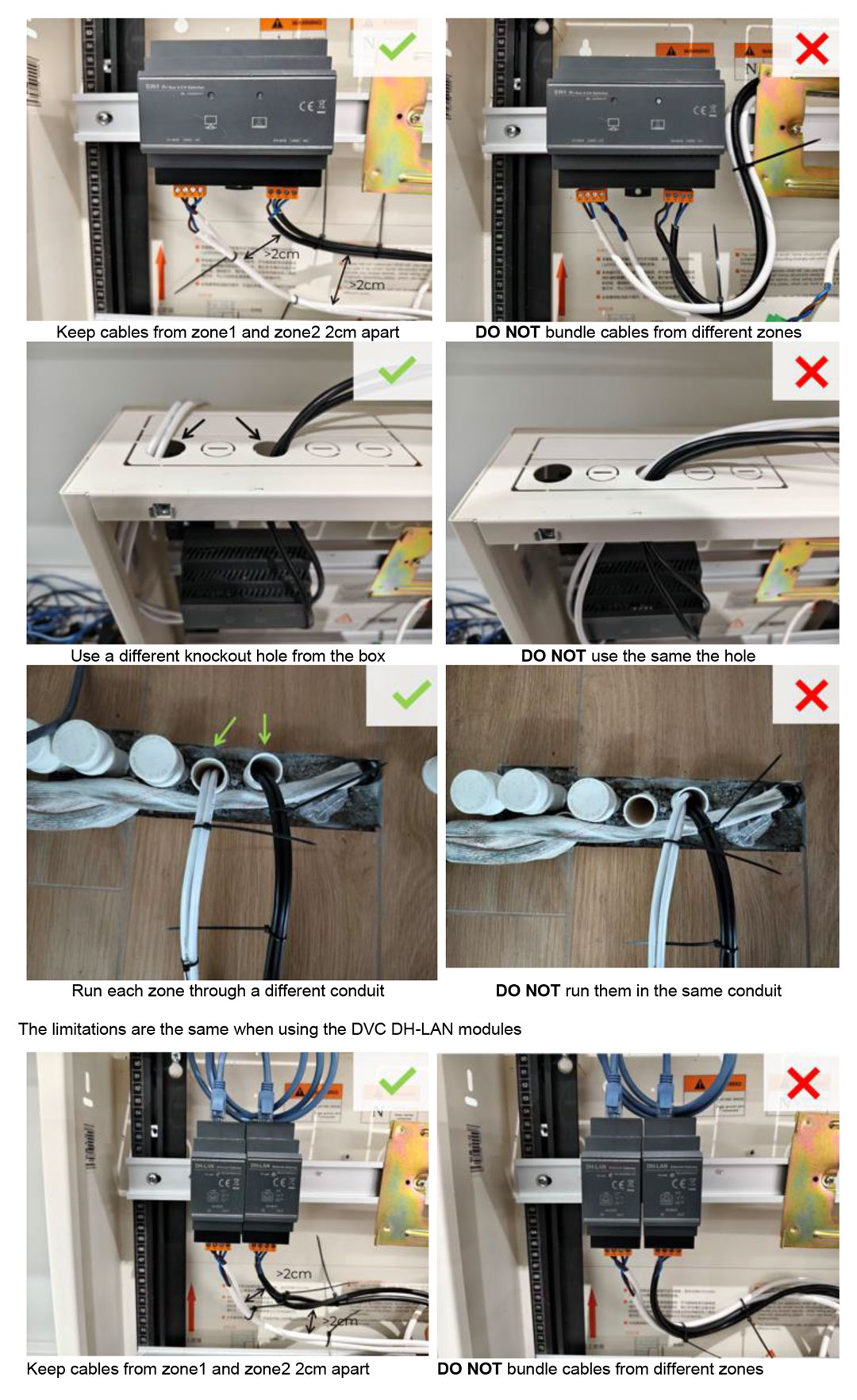

Pri rozšírení základného systému je potrebné dodržiavať dôležité pravidlá týkajúce sa fyzického oddelenia káblov:
- káble základného systému (prvých 16 monitorov) musia byť fyzicky oddelené pozdĺž celej trasy od rozšíreného systému (ďalších 16 monitorov)
- nesmú byť spolu zviazané
- nesmú byť vedené cez rovnaký kanál
- musia byť oddelené s minimálnym odstupom 2 cm
Dodržiavanie týchto usmernení zabezpečuje stabilnú prevádzku systému DVC DH, maximálnu kvalitu prenosu a spoľahlivý výkon aj vo väčších a zložitejších inštaláciách. Pre ďalšie technické informácie alebo pomoc s návrhom je vám náš technický tím plne k dispozícii.
