Riešenia ATTE umožňujú prenos ethernetových dát a napájania PoE po existujúcich koaxiálnych kábloch, dvojvodičových vedeniach, UTP kábloch aj optických vláknach. Vďaka tomu znižujú rozsah inštalačných prác, urýchľujú realizáciu a znižujú celkové náklady na modernizáciu.
Existujúca kabeláž už nemusí byť prekážkou
Pri modernizácii kamerových systémov, videovrátnikov a ďalších bezpečnostných riešení nebýva najväčšou výzvou výber nových zariadení, ale využitie existujúcej káblovej infraštruktúry.
Káblové trasy sú často už vybudované, no obsahujú koaxiálne káble, dvojvodičové rozvody, staré telefónne vedenia alebo UTP káble presahujúce štandardný ethernetový limit 100 metrov. Ich kompletná výmena si môže vyžadovať stavebné úpravy, predĺžiť odstávku objektu a výrazne zvýšiť náklady – neraz až nad hodnotu samotných zariadení.
Práve pre takéto situácie boli vyvinuté riešenia spoločnosti ATTE.
Čo je ATTE?
ATTE je poľský výrobca elektronických zariadení pre bezpečnostný priemysel, špecializujúci sa na riešenia pre prenos dát a napájanie IP kamerových systémov.
Produkty vznikajú ako odpoveď na reálne inštalačné výzvy, s ktorými sa montážne firmy stretávajú v praxi. Celý proces – od návrhu až po výrobu – prebieha v Poľsku.

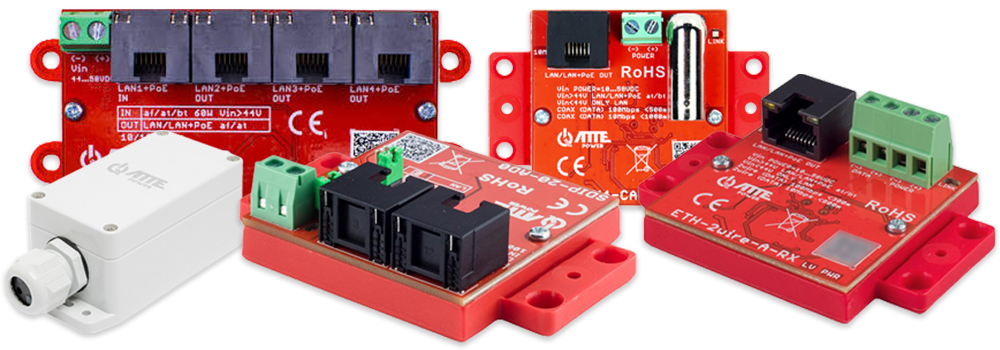

Základ portfólia tvoria prevodníky umožňujúce prenos ethernetových dát a napájania PoE cez rôzne typy existujúcej kabeláže. Sortiment zahŕňa aj PoE extendery, switche, adaptéry, meniče napätia, napájacie zdroje a kompletné PoE zostavy vrátane záložného napájania.
Modernizácia analógového CCTV na IP cez existujúci koaxiálny kábel
V budovách s analógovým kamerovým systémom predstavuje existujúca koaxiálna kabeláž často najhodnotnejšiu časť celej inštalácie.
Namiesto pokládky nových UTP káblov umožňuje xCOAX4-SET prenášať ethernetové dáta aj napájanie PoE po už existujúcom koaxiálnom vedení.
Zariadenie podporuje prenos na vzdialenosť až 500 m pri rýchlosti 100 Mb/s a až 1 000 m pri 10 Mb/s.
Toto riešenie je ideálne pri výmene analógových kamier za IP kamery v objektoch, kde sú káblové trasy vedené v hotových stenách, vonkajších priestoroch alebo na ťažko prístupných miestach.
IP videovrátnik cez existujúce dva vodiče
ETH-2wire-A-SET umožňuje prenášať Ethernet aj PoE po dvojvodičovom vedení, takže starý domový telefón možno jednoducho modernizovať na IP videovrátnik bez kompletnej rekonštrukcie kabeláže.
Dosah ETH-2wire-A-SET je až 300 m pri 100 Mb/s a 800 m pri 10 Mb/s..
Model ETH-2wire-A-SET2 možno použiť aj na pripojenie VoIP telefónov cez existujúce telefónne vedenie.
Pre špecifické aplikácie, ako je inštalácia IP kamier vo výťahoch s využitím existujúceho pohyblivého kábla, je určený ETH10-2wire-A-SET, ktorý podporuje prenos až do 1 000 m pri 10 Mb/s.
Ethernet a PoE za hranicou štandardných 100 metrov
Bežné ethernetové pripojenie cez UTP kábel je obmedzené na približne 100 metrov, čo pri väčších objektoch často nestačí.
ETH-ETH500-SET predlžuje prenos LAN aj PoE až na 500 m pri 100 Mb/s alebo 800 m pri 10 Mb/s.
Vďaka tomu možno jednoducho pripojiť vzdialené kamery na parkoviskách, v priemyselných areáloch, skladoch, perimetrických systémoch či na ďalších miestach, kde by budovanie nových aktívnych sieťových bodov alebo optických trás bolo zložitejšie a drahšie.
Optické pripojenie
Pre projekty využívajúce optickú infraštruktúru ponúka ATTE sériu mediakonvertorov xFIBER.
Model xFIBER-2-60 pridáva k IP zariadeniu SFP port a môže byť napájaný prostredníctvom 802.3af PoE. Model xFIBER-2-70 disponuje PoE výstupom, ktorý umožňuje napájať IP kameru priamo na konci optického spojenia.
Oba modely podporujú gigabitový prenos, pričom výsledná vzdialenosť závisí od typu optického vlákna a použitých SFP modulov.
Jedna PoE linka pre viac kamier
Séria APT PoE extenderov umožňuje rozdeliť jednu existujúcu PoE linku medzi dve, tri alebo štyri IP kamery, podľa zvoleného modelu a dostupného výkonu PoE.
Ide o praktické riešenie v situáciách, keď je na konkrétne miesto privedený iba jeden UTP kábel, no je potrebné doplniť viac kamier bez pokládky ďalších káblov.
V ponuke sú verzie 100 Mb/s, Gigabit, ako aj model s krytím IP68 určený na vonkajšie použitie.
Napájanie prispôsobené požiadavkám zariadení
Na mieste inštalácie nie je problémom vždy len prenos dát. Rôzne zariadenia môžu vyžadovať napájanie 5 V, 12 V, 24 V, 48 V alebo 55 V, zatiaľ čo k dispozícii je iba štandardné PoE alebo nízkonapäťový zdroj.
PoE adaptéry a meniče napätia ATTE umožňujú napájať ďalšie zariadenia, súčasne napájať PoE aj 12 V zariadenia cez jeden UTP kábel, napájať prístupové body vyžadujúce pasívne 24 V PoE, prevádzať 12 V na 48 V alebo 55 V PoE pre IP kamery.
Kompletné riešenia distribúcie a záložného napájania
Portfólio ATTE zahŕňa vnútorné, vonkajšie aj rackové PoE zostavy pre 5, 8, 9, 16 alebo 17 kamier, podľa konkrétnej série a konfigurácie.
K dispozícii sú aj PoE zostavy so záložným batériovým napájaním, určené pre aplikácie, kde musia kamery a sieťové zariadenia fungovať aj počas výpadku elektrickej energie.
Výrobca ponúka aj štandardné a zálohované napájacie zdroje, DIN lištové zariadenia, meniče napätia a kompatibilné skrinky, vďaka čomu možno vytvoriť kompletný distribučný bod presne podľa požiadaviek projektu.
Ako vybrať správne zariadenie ATTE
Pri výbere vhodného riešenia je potrebné poznať:
- typ a stav existujúcej kabeláže
- celkovú dĺžku káblovej trasy
- požadovanú prenosovú rýchlosť siete
- spotrebu PoE pripojených zariadení
- počet kamier alebo ďalších IP zariadení
- podmienky inštalácie
- požiadavku na záložné napájanie.
Rovnako je dôležité určiť, či bude zariadenie umiestnené vo vonkajšej skrinke, rackovej skrini, na DIN lište alebo či musí podporovať záložné napájanie.
Na základe týchto údajov možno vybrať vhodný prevodník, extender, adaptér alebo kompletnú PoE zostavu.
Prečo sú riešenia ATTE zaujímavé pre montážne firmy a systémových integrátorov?
Najväčšou výhodou riešení ATTE nie sú len samotné zariadenia, ale predovšetkým možnosť opätovne využiť existujúcu kabeláž.
To prináša viacero výhod, ako napríklad menej stavebných zásahov, rýchlejšiu realizáciu projektu, kratšie odstávky prevádzky, nižšie náklady na modernizáciu, možnosť realizovať IP riešenia aj tam, kde by klasická inštalácia bola príliš drahá alebo technicky náročná.
Produkty ATTE sú navrhované a vyrábané v Poľsku, vyvíjané v spolupráci s profesionálnymi montážnymi firmami a vzťahuje sa na ne 3-ročná záruka.
Máte objekt s existujúcim koaxiálnym káblom, dvojvodičovým vedením, starou telefónnou kabelážou alebo vzdialenou kamerou mimo štandardného ethernetového dosahu?
Zašlite nám informácie o type kabeláže, dĺžke trasy, počte zariadení a požiadavkách na napájanie. Alarm automatika vám pomôže vybrať najvhodnejšie riešenie ATTE a posúdi jeho vhodnosť pre váš konkrétny projekt.
